中國目前常見的面板開關插座，以外型尺寸可以分為三種，86型、120型、118型，此三種都有相應的國家標準。
86型開關插座正面一般為86mm×86mm正方形（個別產品因外觀設計，大小稍有變化）。在86型開關基礎上，又派生了146型（146mm×86mm）和多位聯體安裝的開關插座。
86型開關插座在全國范圍處于主流地位，而120型、118型在長江流域部分地區仍占有相當市場。

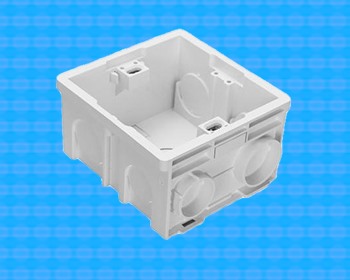

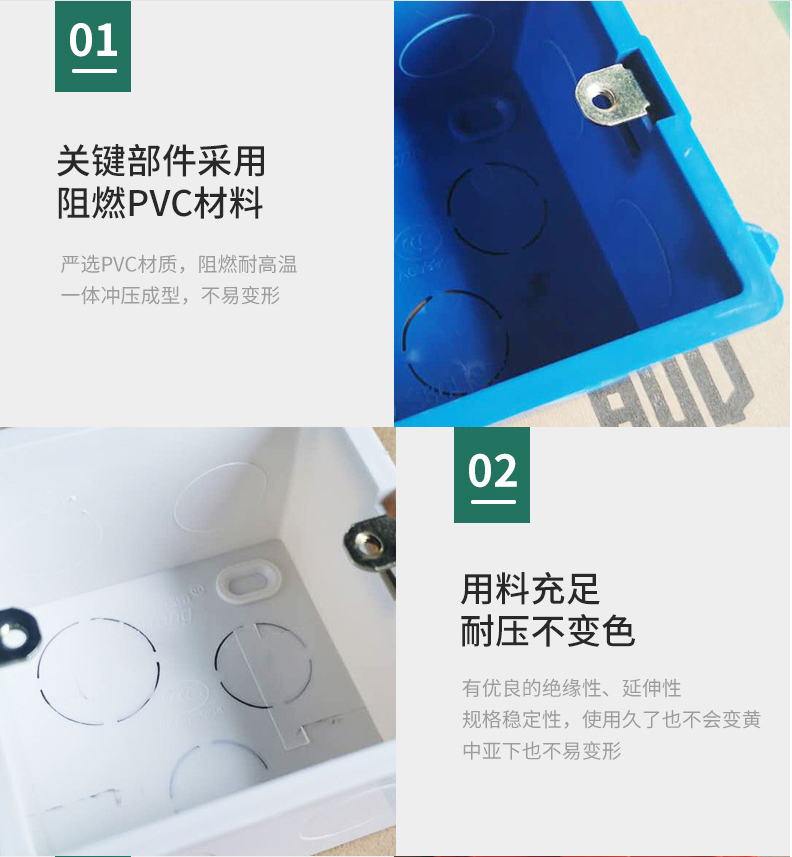

通用86型底盒是指電工電工底盒，外形尺寸：寬8.6厘米，高8.6厘米，深5厘米；深度也有6厘米，7厘米的；由于長寬都是86mm俗稱86型底盒。通用86型底盒配各類面板，包括：開關、電源插座、網絡、電視、電話等86型面板。
還有一種是長方形的 叫118型
小號暗盒（一 二位）：外形尺寸：寬10厘米，高6.2厘米，深5厘米；安裝孔距：83.3-87.9毫米。
小號暗盒（三位）：外形尺寸：寬13.6厘米，高6.2厘米，深5厘米；安裝孔距：119.3-123.9毫米。
小號暗盒（四位）：外形尺寸：寬17.8厘米，高6.2厘米，深5厘米；安裝孔距：160.8-165.4毫米。
